Doklama istasyonu çekirdek performansı ve çip farklılıkları

Yerleştirme İstasyonlarının Temel Performans ve İşlevsel Farklılıkları Büyük Ölçüde Yonga Seti Mimarilerine Bağlıdır

Teknik mimari ve işlevsel konumlandırmaya göre, yerleştirme istasyonu yonga setleri aşağıdaki ana tiplere ayrılabilir:

I. Çekirdek Kontrol Yongaları

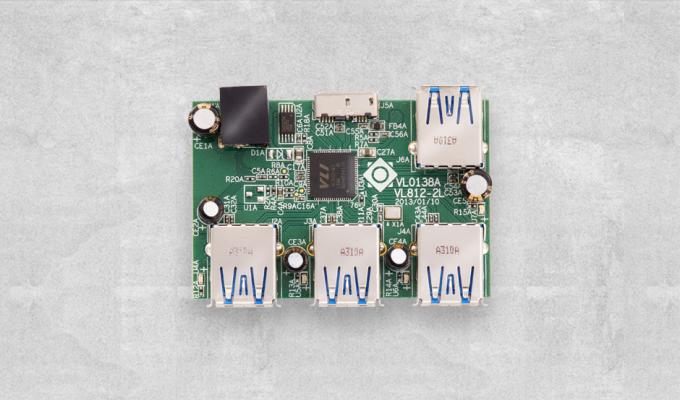

USB Hub Kontrolcüleri

• İşlev: USB-A, Type-C, kart okuyucular vb. gibi çoklu bağlantı noktası genişletme ve veri aktarımı zamanlamasını yönetir.

• Temsili Modeller:

Protokol Dönüştürme Yongaları

Video Çıkışı İçin:

• DP - HDMI Yongası (örneğin, Parade serisi): DisplayPort sinyalini HDMI çıkışına dönüştürür, 4K çözünürlüğe kadar destekler.

• USB-C Alt Mod Kontrolcüsü (örneğin, Realtek yongaları): USB-C arayüzleri aracılığıyla video çıkış işlevselliği sağlar.

Yüksek Hızlı Veri İletimi İçin:

• Thunderbolt Protokol Yongaları (Intel sertifikalı): Thunderbolt 3/4 veya USB4 protokollerini destekler, 40Gbps'ye kadar bant genişliği sunar, harici GPU yuvaları veya yüksek hızlı depolama için idealdir.

II. Güç Yönetimi Yongaları

Güç Dağıtım Yongaları

• Çoklu cihazlarda güç dağıtımını yönetir; PD hızlı şarjı destekleyen yuvalar, 60W'ın üzerinde güç tahsis etmek için özel yongalar gerektirir.

• Bazı üst düzey modeller, kararlı güç çıkışı ve aşırı akım koruması sağlamak için buck IC'leri (örneğin, M3TEK, Silergy'den) entegre eder.

Koruma Yongaları

• Aşırı Akım Koruması IC'leri: Çevresel kısa devrenin anakarta zarar vermesini önler (örneğin, Silergy çözümleri).

• TVS (Geçici Gerilim Bastırma) Dizileri: Cihazları takma/çıkarma olayları sırasında elektrostatik deşarjdan korur.

III. Özel İşlevsel Yongalar

Oculink Sinyal Güçlendirici Yongalar

• GPU yerleştirme istasyonlarında kullanılır, grafik verilerini PCIe 4.0 ×4 kanalları (64GT/s) aracılığıyla iletir, sinyal kaybını azaltır.

Ağ Kontrolcü Yongaları

• Gigabit Ethernet bağlantı noktası genişletmesi, genellikle Thunderbolt veya masaüstü sınıfı yuvalara entegre edilmiş özel kontrolcüler gerektirir.

IV. Düşük Seviye Çözümlerle İlgili Yaygın Sorunlar

Yetersiz Güçlü Yongalar

• Bazı bütçe dostu yuvalar USB 3.1 (10Gbps) iddia eder, ancak yetersiz kontrolcüler nedeniyle yalnızca 5Gbps'yi destekler, bu da aktarım hızının yarıya inmesine neden olur.

Termal Sorunlar

• Uygun ısı dağıtımı olmayan mini yuvalar aşırı ısınabilir (＞50℃), bu da bağlı cihazlarda termal korumayı tetikler.

Uyumluluk Sorunları

• Sertifikasız Thunderbolt yongaları, AMD sistemlerinde veya platformlar arasında (örneğin, Mac/Windows) başarısız olabilir ve işlevsellik sorunlarına neden olabilir.

Yavaş Şarj veya Veri Aktarımı mı? HUB'ınız Sorun Olabilir.

Satın Alma Önerileri

• Temel İhtiyaçlar: Tam hızlı USB çalışmasını sağlamak için VL820 gibi güvenilir kontrolcülere sahip modelleri seçin.

• Yüksek Performans Senaryoları:

• Güvenlik ve Koruma: Bağlı cihazlara zarar gelmesini önlemek için aşırı akım koruması ve TVS dizileri olup olmadığını kontrol edin.https://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output.html

İpucu: Yonga seti tasarımı doğrudan kararlılığı ve ömrü etkiler. Kontrolcü modelini açıkça belirten markaları (örneğin, VL820 kullanan Orico, Realtek + Parade kombinasyonu kullanan Xiaomi) önceliklendirin
